Блок коммутации BS-Nodal 6 unit
Руководство по эксплуатации блока коммутации RS-485: технические характеристики, схема подключения, требования по монтажу, меры безопасности и ответы на частые вопросы.
Блок коммутации RS-485 6 unit

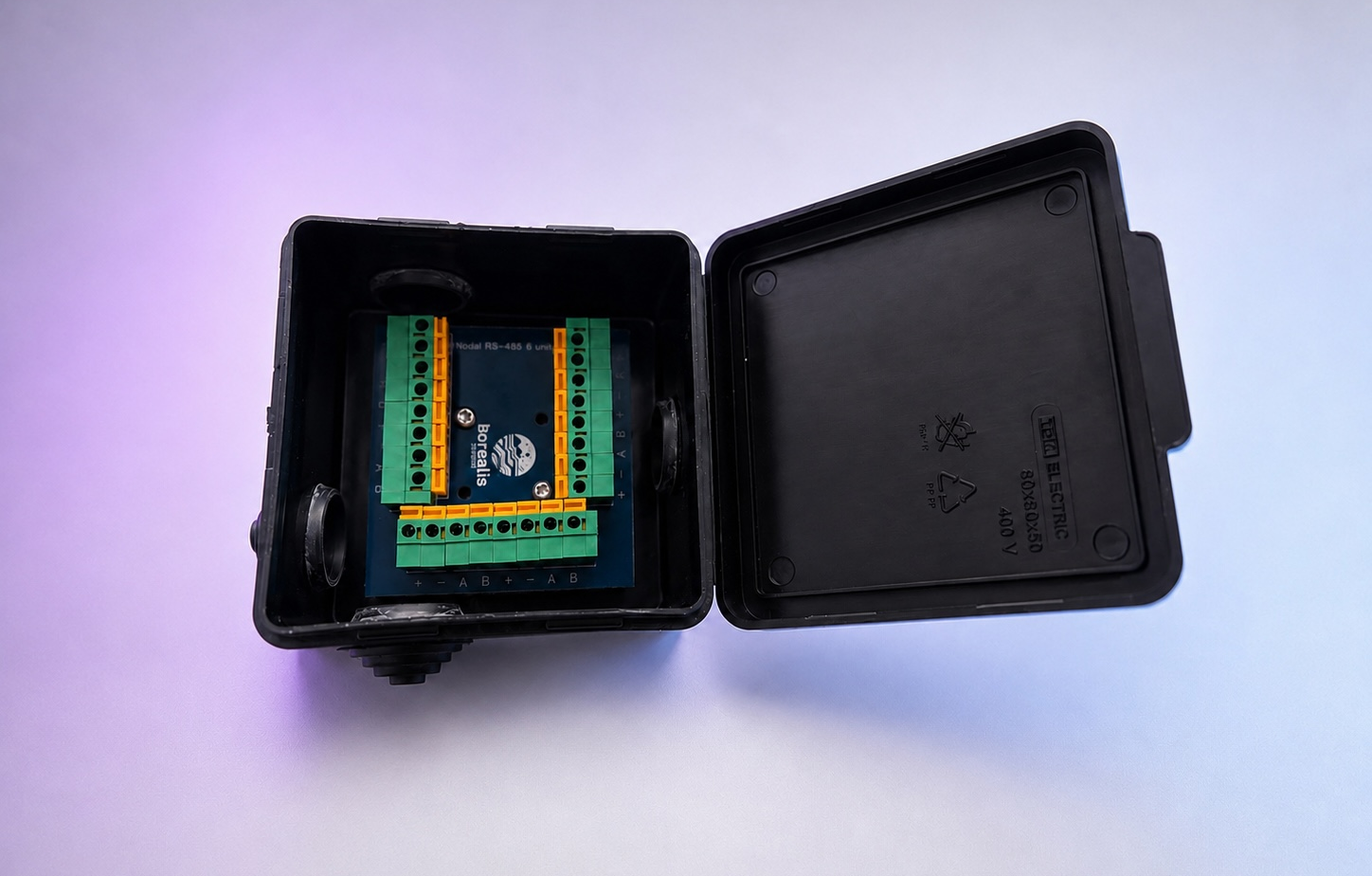

Блок коммутации BS-Nodal RS-485 6 unit предназначен для объединения и подключения устройств по интерфейсу RS-485 в составе систем автоматизации, диспетчеризации и контроля.
Устройство обеспечивает удобное подключение нескольких линий связи, упрощает монтаж оборудования и помогает организовать надёжную работу сети RS-485.
- Модель: BS-Nodal 6 unit
- Интерфейс связи: RS-485
- Количество контактов: 6
- Степень защиты: IP54
1. Важная информация и безопасность
Перед монтажом внимательно ознакомьтесь с рекомендациями по безопасности. Устанавливать и обслуживать устройство должен квалифицированный специалист.
Меры безопасности
- Перед подключением обесточьте линию питания.
- Не вскрывайте корпус при подключённом напряжении.
- Устанавливайте контроллер в сухом, проветриваемом месте.
Комплект поставки
- Блок коммутации 80х80х50мм — 1 шт.
- Плата коммутации RS-485 6 контактов— 1 шт.
- Комплект крепёжных болтов — 4 шт.
- Дюбели — N шт.
- Паспорт изделия — 1 шт. на групповую упаковку.
2. Технические характеристики
- Питание: 12–38 В
- Интерфейс связи RS-485
- Количество каналов 6
- Тип клеммника Нажимной
- Сечение подключаемого провода 0,33–1,3 мм²
- Габаритные размеры корпуса 80 × 80 × 50 мм
- Степень защиты корпуса: IP54.
3. Подключение и монтаж

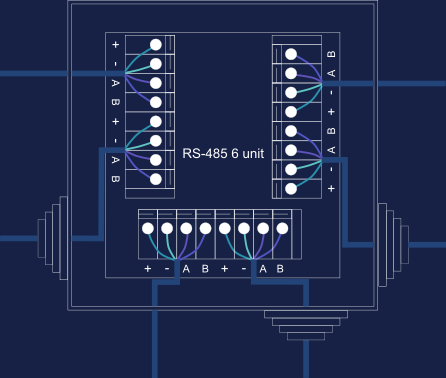

3.1. Общая схема подключения
Подключение блока коммутации необходимо выполнять согласно схеме подключения, приведённой рядом.
3.2. Подключение питания
- Отключите питание подключаемого оборудования.
- Закрепите корпус на ровной поверхности.
- Подведите кабели к соответствующим клеммам.
- Подключите линии интерфейса RS-485 согласно маркировке.
- Проверьте надёжность фиксации проводников.
- После проверки схемы подайте питание на систему.
4. Установка и эксплуатаци
- Устанавливайте устройство в сухом помещении.
- Избегайте попадания влаги и токопроводящей пыли внутрь корпуса.
- Монтаж производите на ровную устойчивую поверхность.
- Подключение выполняйте в соответствии со схемой подключения.
- Не допускайте механических повреждений корпуса и клеммников.
5. Меры безопасности
- Монтаж и обслуживание изделия должны выполняться только квалифицированным электротехническим персоналом.
- Все работы по подключению необходимо выполнять при отключённом напряжении.
- Запрещается эксплуатация устройства при повреждении корпуса, клеммников или печатной платы.
- Не допускается использование устройства при напряжениях, превышающих указанные в технических характеристиках.
6. Хранение и транспортировка
Изделие допускается транспортировать любым видом транспорта в закрытых транспортных средствах в упаковке предприятия-изготовителя.
Во время транспортировки изделие должно быть защищено от ударов, атмосферных осадков и воздействия пыли.
Хранение изделия должно соответствовать условиям хранения 5 по ГОСТ 15150.
7. Часто задаваемые вопросы и проблемы
- Проверьте правильность подключения линий A и B интерфейса RS-485.
- Убедитесь, что все устройства подключены к одной общей шине.
- Проверьте наличие питания на подключённых устройствах.
- Убедитесь, что настройки скорости обмена и адресации устройств совпадают.
- Проверьте надёжность подключения проводов к клеммам.
- Убедитесь в отсутствии обрыва линии связи.
- Проверьте уникальность адресов устройств на шине.
- Проверьте соответствие длины линии требованиям используемого оборудования.
- Проверьте качество соединений и затяжку проводников.
- Убедитесь в отсутствии повреждений кабеля.
- Избегайте прокладки линии RS-485 рядом с силовыми кабелями.
- При большой длине линии рекомендуется использовать экранированный кабель.
- При перепутывании линий A и B обмен данными будет отсутствовать.
- Отключите питание оборудования.
- Проверьте маркировку проводов и подключите линии согласно схеме.
- После исправления подключения восстановите питание и проверьте связь.
- Проверьте наличие напряжения на входных клеммах.
- Убедитесь, что напряжение находится в диапазоне 12–38 В.
- Проверьте полярность подключения питания.
- Осмотрите кабель и клеммы на наличие повреждений.
Не рекомендуется. Все подключения и изменения схемы следует выполнять только при отключённом питании для предотвращения повреждения оборудования.
Корпус имеет степень защиты IP54, однако рекомендуется установка в защищённом месте без прямого воздействия осадков, конденсата и солнечных лучей.
9. Контакты и поддержка
Если решить проблему самостоятельно не удаётся, обратитесь в службу поддержки. Подготовьте модель устройства, серийный номер и краткое описание ситуации.
- E‑mail: welcome@borealis-systems.ru
- Телефон: +7 (995) 599‑12‑53
